第2回目はラズパイに温度センサー DS18B20を接続し、水温を取得する。
ラズパイの初期設定は前回の記事からどうぞ。

用意したもの


配線

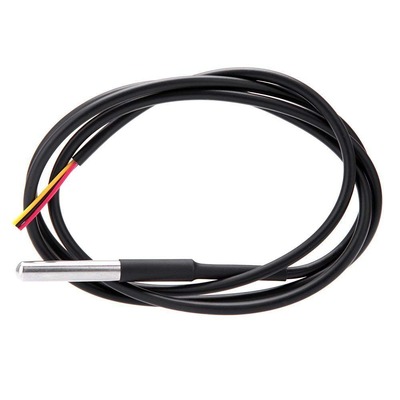

先ずは楽しい配線タイム。今回購入した温度センサーはDS18B20の防水タイプ。このセンサーは1-Wireというプロトコルに対応しており、値を取得するのがとっても簡単。私のような初心者にはうってつけです。
610gy64Bz6L._SL1000_
銅線のままではブレッドボードに刺せない。手持ちにオスコネクタピンが無かったので、抵抗のすずメッキ線を切り取り銅線に半田付けした。安定感ないし簡単に抜けてしまうが、一応接続は可能。
今後もデバッグにはブレッドボードを使うのだが、毎回コネクタピン付ける→本ちゃんでコネクタピン切断して基盤に半田付け、をするのは面倒だなあ。いい案があったら誰か教えてください。

次にデータシートを確認しながら配線していく。
kairo
まったくわからんので素直にGoogle先生にお願いしてたどり着いた答えがこちら。
ds18b20

3.3vから電源を取り(赤線)、黒線をGNDに接続。センサー黄線はGPIO4に接続した。ラズパイのデフォルト1-Wire対応PINはGPIO4だが、"/boot/config.txt"に下記を追記すれば任意のGPIOでも使用できる。
dtoverlay=w1-gpio,gpiopin=4 ←任意のPin番号
あとは電源ラインから4.7kの抵抗を噛ませセンサーラインに接続する。

1-Wire/Pullupを有効化

素のラズパイは 1-Wire が無効なので有効にする。
1. ターミナル上で"sudo raspi-config"を実行し、設定画面を表示
2. "5 Interfacing Options" を開く
3. "P7 1-Wire" を開き yes を選択
4. /boot/config.txt を任意のエディタで開く
5. "dtoverlay=w1-gpio,pullup=on" と追記する
※ラズパイには標準でGPIOに抵抗付いてるらしいので pullup=on を記述しておけば、配線の4.7k抵抗はいらないのかも 要検証

温度を取得する

先ずはセンサーが認識されているか確認するため下記コマンドを実行。
cd /sys/bus/w1/devices/
ls
28-から始まるディレクトリ(例:28-xxxxxxxxxxxxx)があればセンサーを認識している。このディレクトリ名はユニークなもので、後述のスクリプトに使用するのでメモっておく。
上記のディレクトリに移動し、w1_slave を cat すると温度を取得することが出来る。
cat w1_slave
a2 01 55 05 7f a5 a5 66 ce : crc=ce YES
a2 01 55 05 7f a5 a5 66 ce t=26125
t=26125 が温度で摂氏(℃)を1000倍したもの。

Pythonスクリプトを書く

任意のエディタで下記のPythonスクリプトを作成する。
vim temp.py

#!/usr/bin/env python
# -*- coding: utf-8 -*-

import sys import subprocess
slave = "/sys/bus/w1/devices/28-xxxxxxxxxxxx/w1_slave"
err = 85000
def main(): try: res = subprocess.check_output(["cat", slave])
except: res = None
if res is not None: val = res.split(b'=') if val[-1] == err: print(-1) else: print(round(float(val[-1]) / 1000, 1)) else: print(-1) if __name__ == "__main__": main()
slaveのパスを指定している 28-xxxxxxxxxxxx の部分は上記のディレクトリ名に書き換えてどうぞ。
今回は水槽の水温を計測するためのコードなので、エラー時に -1 を返している。こちらも適宜書き換えてください。
あとは下記コマンドでちゃんと取得出来てればOK。
python temp.py
26.1
